Ремонт Canon IR 1133A

Сервисный центр Комплэйс осуществляет профессиональный ремонт Canon IR 1133A, который является одним из лучших монохромных принтеров Кэнон. Это МФУ с высокой надежностью, ресурсом работы и ремонтопригодностью.

Цены на ремонт IR 1133A

Ремонт лазерных принтеров Canon	Цена руб.
Диагностика, если отказываетесь от услуг, бесплатна при ремонте	1000
Ремонт узла закрепления (печки)/датчика бумаги, платы питания	от 2000
Ремонт захвата бумаги (устранение застревания бумаги, захвата нескольких листов, замятия)	1500-3000
Чистка принтера	300-1500
Ремонт сканера	3500
Замена ролика захвата бумаги	2000
Устранение некачественной печати	300-2000
замена датчика бумаги	1500
замена шестерней	1500-2500
ремонт соленоида	3000
ремонт USB порта	2000



Бледная печать справа IR 1133A

В ремонт поступил Canon IR 1133A, у которого принтер не пропечатывал правый край.

Отдельно был протестирован картридж C-EXV40. Снизу лист с тестом картриджа, правый край отпечатан бледно. Замена фотовала ничего не дала. После замены магнитного вала картридж стал печатать идеально по всему листу (верхний лист).

Однако даже с отремонтированным картриджем печать Canon IR 1133A справа была бледной.

Принято решение выполнить чистку оптики блока лазера. Потому что наиболее вероятной причиной бледной печати с краю является блок лазера. Ниже описываем, как разобрать МФУ IR 1133a до блока лазера.

Отвинчиваем винты крышки лазера, снимаем крышку. Удивительно, но внутри лазерного блока все в пыли.

Тщательно протираем все оптические поверхности: полигональное зеркало, линзу и зеркало на выходе.

Собираем МФУ в обратном порядке. Главное — собрать все правильно. Выполняем тестовую печать.

Теперь печать выполняется равномерно и контрастна по всему листу.

После чистки качество восстановилось.

Canon IR 1133A не копирует, нет подсветки экрана

Наряду с типичными неисправностями, связанными с подачей бумаги, в устройстве случается поломка форматера. В данном случае нет подсветки и при копировании принтер печатает чистый лист. Это говорит о проблеме с питанием. В результате тестирования выяснили, что на форматере отсутствует питание 5В. Но проблема в том, что контроллер ШИМ такого типа нигде не нашли. В качестве решения использовали готовый регулируемый контроллер, который можно настроить на 5В.

Старый контроллер выпаяли с катушкой индуктивности, а контроллер разместили на свободном месте. В результате форматер восстановили в полном объеме. Стоимость ремонта 6000 руб.

Разборка Canon IR 1133A

Чтобы добраться до блока лазера нужно разобрать Canon IR 1133A.

При разборке Canon IR 1133A сначала освобождаем лифт сканера — вынимаем клипсу, разъединяем лифт.

Снимаем боковые крышки.  Сначала снимаем заглушку правой крышки (держится на защелках) и снимаем правую крышку, начиная сзади, снизу и сверху.

Затем снимаем левую крышку. Откручиваем все винты крепления задней крышки, опускаем дуплекс.

Снимаем заднюю крышку.

Отвинчиваем винты крепления сканера.

Освобождаем крепления шлейфов сканера.

Снимаем защитную крышку форматера, отключаем шлейфы сканера.

Отсоединяем шлейфы и кабели сканера.

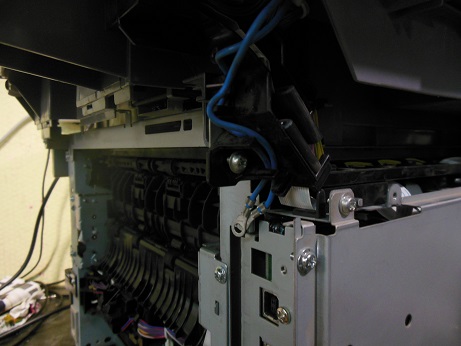

Снимаем сканер. Видим, что лазерный блок покрыт толстым слоем пыли.



У нас можно заодно и заправить картридж Canon IR 1133A. Если картридж с дефектами, мы отремонтируем его. Запчасти есть.
