Ремонт HP Pavilion G6

Здесь описан типичный ремонт ноутбуков HP Pavilion G6. Он связан с самой частой поломкой материнской платы.

Несколько раз нам приносили в ремонт ноутбук HP Pavilion G6 с неисправностью «включается, не загружается, черный экран».

Материнская плата в ноутбуке HP  G6 оказалась производства фирмы Quanta DA0R22MB6D1 Rev D.

Причины поломки ноутбука

Диагностика несколько раз выявляла неисправность чипсета ATI Radeon IGP RS880M, который выпускается под кодом 216-0752001.

По другому она называется северный мост. В состав северного моста в этом чипе входит видеокарта. Поэтому при выходе из ее строя ноутбук не загружается. Экран черный, потому что встроенная видеокарта не работает.

Эта микросхема является слабым местом данной материнской платы. Она чаще всего выходит из строя именно она. Проблема этого чипа технологическая. Ранние экземпляры данного чипа AMD изготовляла не очень хорошо. Слабое место было в соединении кристалла с подложкой. При больших нагрузках кристалл отваливался от подложки.

Диагностика и ремонт HP Pavilion G6

Если прогреть микросхему, то можно восстановить контакт. Но временно. Такая процедура вызывает термический шок в чипе. Внутренние контакты на какое-то время восстанавливаются и плата начинает работать. Этого хватает для диагностики неисправного чипа.

Сначала подбираем чип. В цифрах 1608 на чипе 16 — это год, а 08 — неделя  производства чипа. Чем больше дата, тем лучше.

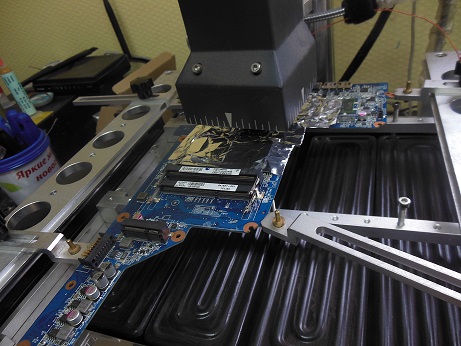

Замена чипа выполняется на инфракрасной станции с нижним подогревом.

Первый ремонт ноутбука HP G6 завершился успешно сразу после перепайки данной микросхемы. Срок ремонта один день. Стоимость ремонта 6500 рублей.

Если диагностика была правильной, то перепайка решает проблему.

Второй ноутбук HP Pavilion g6 после перепайки чипа включался, но имел артефакты на изображении. Это свидетельствовало о возможности того, что чип «не сел на место» полностью. Т.е. часть площадок не припаялось. После некоторого изменения температурного профиля на повторной пайке чип «сел» и плата заработала как надо.

Данный случай показывает, что перепайка чипа на материнской платы ноутбука является сложной работой. Результат сильно зависит от многих условий. Например, от температуры в мастерской, открытого окна. Но в том числе и от опыта мастера. Потому что мастер почувствовал, что чип не сел на место по поведению ноутбука. И принял решение о вторичной посадке микросхемы.
