Ошибка Е-01 в Epson XP SX WF серии является серьезной критической ошибкой. Она обычно проявляется сразу до движения каретки. Не стоит верить полной ерунде, которую пишут на некоторых сайтах. Например, что E01 вызывается только ошибкой нижнего датчика картриджей или не вставленным шлейфом сканера. Если не вставлен шлейф сканера, принтер будет печатать.

Что означает ошибка E-01 (E01)

Ошибка Е-01 имеет подкоды, которые обозначают область неисправности. Epson по непонятной причине придумала еще одну кодировку ошибок, хотя уже давно использовала кодировку в 16-ричной системе. Коды ошибок струйных принтеров Epson с расшифровкой.

0000XX ошибки стартовой диагностики

000020-000033 проблемы движения каретки.

000040-000053 проблемы узла подачи бумаги.

Ошибки сканера 1000XX

060001  Scanner failure — ошибка сканера.

100000-100014 неисправности автоподатчика ADF

100016 — ошибка сканирующей линейки сканера.

100020 — Measurement error, Scanner drive mechanism was overloaded -перегрузка привода сканера

100032 LED light error — ошибка подсветки

Проблемы головки 031001-031007

031001 HeadHot detect error (pre printing). Перегрев головки перед печатью, обрыв, повреждение шлейфа головки, неисправность платы. Происходит в перерывах печати перед следующей печатью.

031002 HeadHot detect error (after flushing) перегрев головки после прочистки. Причины — головка, плата, шлейф.

031003 Transistor temperature error перегрев транзисторов на плате.

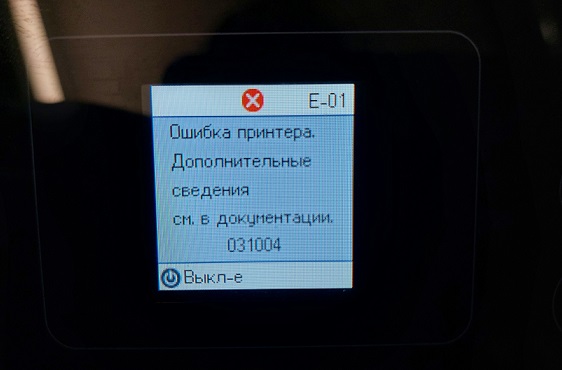

031004 Head temperature error обычно перегрев головки. Температура вне диапазона -20 to 80 град. Цельсия. Неисправность платы управления. Обрыв шлейфа головки.

вариант 031004 — PrintHead not responding — не отвечает печатающая головка.

031006 — Failure of the power source for the printhead (нет питания на печатающей головке). Причины:  нет контакта в шлейфе, обрыв, перегорел предохранитель на плате управления, неисправность головки или платы управления.

031007 Power off error due to abnonal printing Отключение питания из-за неправильного управления головкой.

033001-033009 — неисправность главной платы управления

033001 — 0x80, перегорел предохранитель F1. Обычно ошибка появляется из-за того, что залили головку.

000041 — эта же ошибка обозначена у Эпсон как 0x29 PF PID. Варианты: избыточная нагрузка PF (подачи бумаги), отсоединен кабель или FFC, проскальзывание или нет натяжения ремня,  двигатель PF, энкодер PF, выскочил кабель датчика, посторонний предмет или бумага, главная плата.

033007 -предохранитель или питание CSIC

Ошибка 033007 означает, что нет питания на плате определения чипов картриджей. Это может быть из-за перегоревшего предохранителя на главной плате управления. А также из-за неисправного или не вставленного шлейфа от платы управления к плате CSIC (определения  чипов картриджей) или поломки самой CSIC.

000031 или 000033 — замятие или помехи движения каретки

000031 или 000033 — ошибки, связанные с замятием бумаги. А также возможно, что заедает каретка. Например, картриджи задевают за крышку, заедают трубки СНПЧ. Еще возможна неисправность узла обслуживания.

000031 — CR load position excess load error (ошибка позиционированияф каретки)
PF Motor failure- PF drive mechanism overload (paper jam, foreign object)- Tooth skip of the PF Timing Belt- Improper tension of the PF Timing Belt- Cable disconnection». В общем, то же самое, что и при 000041. При установке СНПЧ ошибка может быть вызвана неправильной установкой СНПЧ, в частности чернильных трубочек, что вызывает помехи движения каретки. Но чаще всего ошибка E01 000031 появляется при неправильной установке крышки шлейфа с левой стороны каретки. Ошибка «Кривые руки». Редко бывает, что зажата энкодерная лента, которая мешает двигаться каретке.

033501-033509 ошибки картриджей

033501 ILS light error — невозможно определить наличие чернил в картриджах из-за сильной засветки датчика снаружи. Закрыть посторонние источники света.
033503 — PIS no reflected light error. Ошибка считывания наличия чернил в картриджах. Reflector no reflection error (нет сигнала отраженного света). Ошибка платы датчика чернил (контакты, отражатель). Например, проблема rn- Sensor (неисправный датчик, поврежден шлейф, неправильно положение PIS Boardrn, грязь. Эта же ошибка 0x82 — отсутствие отражения от рефлектора под кареткой. Fault Detection Plate failure — ошибка платы регистрации проблемы. Как устранить ошибку: чистка сенсора, чистка отражающего рефлектора, заклеиваем отверстия черной изолентой под картриджами, замена сенсора. Но это не всегда помогает. Например, в аппаратах Epson WorkForce  причиной может быть обрыв шлейфа датчика или его неисправность.

033504 ILS abnormal error — показания датчика вне диапазона. Проблема rn- Sensor (неисправный датчик, поврежден шлейф, неправильно положение PIS Boardrn.
033505 ILS Empt jig error. No occures except in manufacturing prodess.»

033506 0x88 Light excessive error. Превышение уровня света. Слишком высокий уровень сигнала с датчика. Возможно, посторонняя засветка, открыта крышка, рядом источник света. Abnormal sensor output — слишком большой сигнал с датчика чернил. Ошибка сенсора или всей платы (sensor failure, PIS board failure). Возможно, что из-за посторонней засветки, например, прямого солнечного света.

033507 Insufficient light error. Недостаточный уровень света на датчике чернил в картриджах. Слишком низкий уровень сигнала. Ошибка датчика (неправильная установка), повреждение шлейфа, платы датчика, слишком много постороннего света, неисправность чернильных картриджей (грязные, повреждена призма). Та же ошибка 0x89 — Insufficient light error (ошибка недостаточной интенсивности света на датчике). Далее куча вариантов с ошибкой сенсора. Sensor failure (PIS board installation failure, contaminated sensor), abnormal sensor output (break of FFC during printer operation, PIS board failure), unable to accurately detect where the fault detection plate is because too much diffused light from outside is shed on the sensor (when used outdoors or near the window where direct sunlight comes in), ink cartridge failure (contaminated/damaged prism). В частности, из-за посторонней засветки. Действия при ошибке: чистка датчика, заклеиваем отверстия черной изолентой под картриджами, замена датчика. А также убираем постороннюю засветку. Например, закрываем крышку.

Ошибки движения

034001 Home position error — невозможно найти начальное положение каретки. Возможно: перегрузка привода каретки, посторонние предметы, деформация рамы, замятие бумаги, рычаг освобождения бумаги, узел обслуживания, двигатель каретки, плата управления.

034004 Insoluble paper jam error. Замятие бумаги, посторонние предметы, деформация рамы, рычаг освобождения бумаги.

034008 — в другой системе эта ошибка 0x84D8. Связана с неисправностью главной платы управления. Иногда заменой прошивки (залить дамп с исправного принтера).

034010 PF runaway error. Дисковый энкодер PF, двигатель подачи бумаги.

034011 APG target position acquisition error — ошибка механизма подъема каретки. Причины: двигатель APG, датчик APG, плата управления.

034500 Ink cartridge replacement timing contact detection error — ошибка определения картриджей при замене по времени. Возможно, картридж вылетел из посадочного места и задевает за корпус.

034503 — Contact error at I/S clutch operation. Это ошибка 0x69 системы чернил.

034841 —  Срабатывание датчиков влажности (переполнение памперса). Помогает отсоединение датчика влажности.



Залили контакты головки чернилами

Ошибка Е01 чаще всего связана с залитием шлейфа головки чернилами. Выгорает часть шлейфа.

Далее обычно сгорает SMD предохранитель F1 на плате управления, что и обнаруживает принтер.

На фото в кружке отмечен сгоревший предохранитель F1 номиналом 1.5А.

Эта неисправность проявляется принтерах Эпсон серии ХР, например, XP-33, 103,  203,  206,  303,  306,  313,  323,  332,  340,  342,  403,  406,  413,  430 и др. Обычно залитие чернилами шлейфа головки происходит из-за неисправного картриджа или СНПЧ.

2 вариант ошибки Е-01

В SX-430 ошибку Е01 вызывала неисправная печатающая головка. Реальный код ошибки был 0x43, что означает Head Hot Error. Т.е. сенсор фиксирует ее перегрев. Но с такой неисправностью устройство работать не будет. И никакая чистка не поможет. Только замена головки.

Ошибка E-01 000041

Ошибка E01 000041 возникала в XP-342 только при попытке захвата бумаги.

Подобную ошибку вызывает проблема с подачей бумаги. Энкодер подачи бумаги с датчиком, двигатель, ремень, натяжитель, а также сам узел захвата.

Например, в одном случае чистка грязного энкодера и датчика не помогла. Потому что проблема была в ролике отделения.

Его заклинило.

Что делать в случае ошибки E01?

В первую очередь нести в сервис, сами вы эту проблему не решите. В сервисе должны:

  • прочистить головку от чернил, высушить ее;
  • картридж, который протек, нужно заменить или починить;
  • испорченный шлейф восстановить или заменить;
  • разобрать МФУ и вынуть плату управления, перепаять предохранитель, собрать обратно.

Стоимость такой работы по ремонту Epson XP в Комплэйс составляет около 3000 руб.

Проблемы при ошибке E01 в принтерах Epson

Если ошибка E01 появляется не сразу при включении, то то это не страшно. Ремонт не будет очень дорогой.

Но когда ошибка выскакивает сразу, без движения каретки, то дело хуже. Однако, даже если была залита головка, восстановление при ошибке E-01 возможно. Но есть и нюансы.

Например, может выйти из строя головка. Стоимость новой около 5000 рублей, установка ее 1000 рублей. В этом случае ее нужно заменить, а также починить плату управления и шлейф. Это все дорого.

Можно ли отремонтировать главную плату?

Кроме предохранителя может сгореть микросхема драйвера головки. В подобном случае нужно менять всю плату. Ее стоимость около 2500-3000 рублей. Восстановление шлейфа обойдется 1500 рублей.

Если принтер совсем не включается, то вышли из строя транзисторы. Такую плату лучше вообще не чинить. Потому что новые транзисторы могут опять выйти из строя.
